In einer Reihe von Artikeln in der If Fase werden nützliche Elemente von LaTeX vorgestellt, die erprobt sind und bei der Arbeit der Informatiklehrerin eingesetzt werden.
In den bisher vorgelegten siebzehn Teilen der Artikelserie – Ausgaben 0 … 16: rhinodidactics.de/Archiv – finden Sie Hinweise und Anmerkungen zu den Themen: Installation, grundlegende Arbeitsweisen, Quellen zu Dokumentationen, Arbeit mit KOMAscript, PSTricks, Erstellung von Arbeitsblättern, Struktogrammen, Automatengrafen, Elemente von UML, Barcodes, Formularerstellung, Zitieren, Abbildungen, ER Diagramme, Fragen der [Mikro-]Typografie und Setzen von Briefen. Von Ausgabe 9 (Zitieren – normgerecht) bis zur Ausgabe 12 (Quelltexte von Programmen) wurden die Themen von Fragen bestimmt, die von den Referendarinnen gestellt werden. Mit der vorliegenden Ausgabe 17 wird erneut auf einen Anwendungsfall eingegangen, mit dem wir uns in den Ausgaben Nr. 11 und Nr. 16 der If Fase vom 1. September 2006 rhinodidactics.de/Artikel/latex-2006-09-01.html und vom 1. März 2007 rhinodidactics.de/Artikel/latex-2007-03-01.html bereits beschäftigt haben.
Der Grund für diesen dritten Beitrag zu diesem Gegenstand ist in der
unbefriedigenden Situation zu sehen, die wir bei den beiden vorgängigen
Darstellungen bereits angesprochen haben. Im ersten Beitrag zu
ER-Diagrammen wurde mit einem Vektorzeichenprogramm gearbeitet (die
Mausschubserei wird von LaTeX-Nutzerinnen üblicherweise sehr kritisch
gesehen), im zweiten Beitrag wurde eine Variante herangezogen, die eine
deutliche Einschränkung aufweist: die Größe der Knoten ist nicht vom
Inhalt abhängig so dass die Bezeichner künstlich verkürzt werden müssen,
damit die Grafik gut aussieht. Damit wurde die Suche nach einem Paket
fortgesetzt, das diese Einschränkungen vermeidet. Inzwischen kann ein
Ergebnis vermeldet werden, das unseren Qualitätsanforderungen gerecht
wird und die oben angegebenen Probleme vermeidet. Allerdings ist das
Paket nur einsetzbar, wenn PSTricks installiert ist. Das bedeutet
konkret, dass eine PS-Datei mit dem ER-Diagramm erstellt wird. Aus dieser
kann dann (mit einem Hilfsmittel, wie dem Kommandozeilenwerkzeug
ps2pdf) eine PDF-Datei erzeugt werden. Durch diesen dritten
Beitrag soll keineswegs der Eindruck erweckt werden, dass ER-Diagramme
ins Zentrum des Informatikunterrichts rücken sollen. Es wäre eher zu
wünschen, wenn im Zusammenhang mit der Nutzung großer Datenbestände auch
eine objektorientierte Sicht diskutiert wird.
Mit der vierten Auflage des »Handbuchs« zu PSTricks (bereits in der Ausgabe 1 der If Fase vom 1. Juni 2005 rhinodidactics.de/Ausgaben/ausgabe-1.pdf wurde auf die seinerzeit aktuelle erste Auflage dieses Buchs von Herbert Vo hingewiesen) wurde eine erheblich erweiterte Fassung der Beschreibung vorgelegt. Dort findet sich im Kapitel 33 Weitere PSTricks-Pakete – Abschnitt 33.4 Informationstechnik der Hinweis auf pst-dbicons – verbunden mit einem konkreten Beispiel: ftp://dante.ctan.org/tex-archive/info/examples/PSTricks4_de/33-4-5.ltx
Das vorausgesetzte Paket pst-dbicons (aktuelle Fassung: 2007-01-20) kann vom CTAN-Server ftp://tug.ctan.org/pub/tex-archive/graphics/pstricks/contrib/pst-dbicons.zip auf das eigene System kopiert werden. Es kann nur installiert werden, wenn bereits PSTricks installiert wurde. Das Paket ist Bestandteil der TeX Live Ausgabe 2007. Alle Beispiele aus dem o.g. Buch können über den CTAN ftp://tug.ctan.org/pub/tex-archive/info/examples/PSTricks4_de.zip bezogen werden, obwohl es m.E. wenig sinnvoll ist, dies ohne das zugrunde liegende Buch nutzen zu wollen.

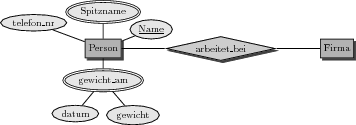

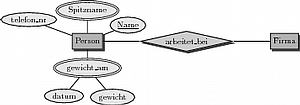

einfaches ER Beispiel – nach Herbert Voß: PSTricks 4. Auflage, Seite 621
Mit dem folgenden, vollständigen LaTeX-Quellcode kann die abgebildete Grafik erstellt werden.
\documentclass{article}
\usepackage{pst-dbicons}
\seticonparams{entity}{%
shadow=true,fillcolor=black!30,fillstyle=solid}
\seticonparams{attribute}{%
fillcolor=black!10,fillstyle=solid}
\seticonparams{relationship}{%
shadow=true,fillcolor=black!20,fillstyle=solid}
\begin{document}
\setlength\attrdist{2.5em}
\entity{Person}\hspace{7cm}\entity{Firma}
\attributeof{Person}{30}[key]{Name}
\attributeof{Person}{90}[mv]{Spitzname}
\attributeof{Person}[4em]{150}{Telefon}[telefon\_nr]
\attributeof{Person}[2em]{270}[mv]{wt}[gewicht\_am]
\attributeof{wt}{240}{datum}
\attributeof{wt}{300}{gewicht}
\relationshipbetween{Person}{Firma}{arbeit}[arbeitet\_bei]
\end{document}
Um die oben abgebildete Grafik mit dem Paket
pst-dbicons zu erzeugen, wurde latex er3,
dann dvips er3.dvi und ps2pdf er3.ps von der
Kommandozeile ausgeführt. Dies führt zu einer skalierbaren Grafik, die
sehr wenig Speicherplatz benötigt (hier sind es 5990 Byte für die
PDF-Darstellung). Die Umwandlung in das SVG-Format des W3-Konsortiums für
skalierbare Grafiken führt zu einer 66973 Byte großen Datei.
Der Autor des Pakets – Prof. Dr. Wolfgang May – hält unter dbis.informatik.uni-goettingen.de/Mondial/mondial-ER.tex ein erheblich komplexeres Beispiel bereit. Wird dieses gesetzt, erhalten Sie das folgende Diagramm:

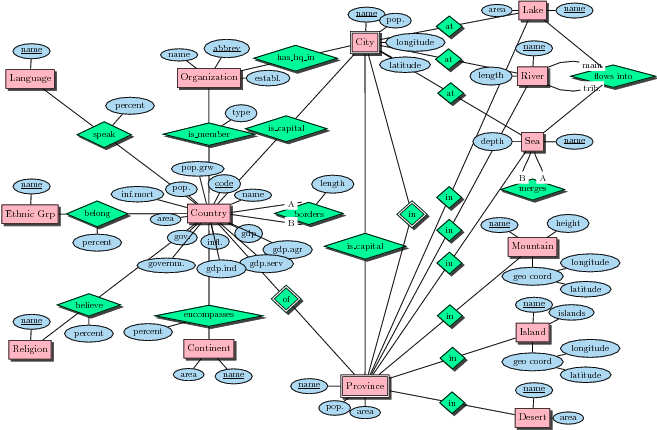

komplexes ER Beispiel – Webseite des Autors (Prof. Dr. Wolfgang May)
Auch andere, bereits in unserer Serie vorgestellte Diagrammtypen finden sich in dem o.g. Buch (inkl. Seitenangaben):
